uLAB

urs

Administrator

Dołączył: 2021-10-24

Liczba postów: 219

c 186b - stare złoto z fakturką

273

stare złoto z fakturką - c_186b
autor: Stephen Murfitt
aspekt: metaliczny, b.matowy
color: złoty, czarny przy cienkiej warstwie
wypał: temp. 1240°-1260°C atmosfera utleniająca

- kaolin 70
- dwutlenek manganu 23
- tlenek miedzi 7

według opisu: suche, matowe szkliwo o teksturowanej powierzchni.

---

763

no i tak oto się ma ''stare złoto z fakturką'':

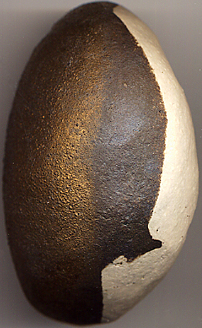

mój rezultat:
-  -
wypał: temp.1260°C, atmosfera U.
szkliwo osobiście uważam za bardzo przyjemne, dekoracyjne, na szczególne okoliczności.
przy zbyt grubych warstwach szaro metaliczne ''przepalenia''; trudno jest też mowić o czerni, choć wg mnie jest to zależne od temperatury wypału i grubości szkliwa.
próbek jest coraz wiecej, bo doszedł kolejny gatunek gliny do przetestowania. od lewej:
- szamotowa masa kamionkowa St.Amand (surowa jest szaro-czarna, wypala się na czerwonawy róż w niskich temp., w wysokich na beżowo)
- kamionkowa jasna glina z bardzo drobnym szamotem ok.20% (na koło garnacarskie - najbardziej plastyczna)
- szamotowa czerwona glina z Hasselt (do produkcji rur kanalizacyjnych - w niskich temperaturach wypala się na czerwono, w wysokich na brąz z dziwnymi drobinkami (?), które często wpływają na ogólny charakter szkliwa, ale czasem pozostają neutralne.

---

4132

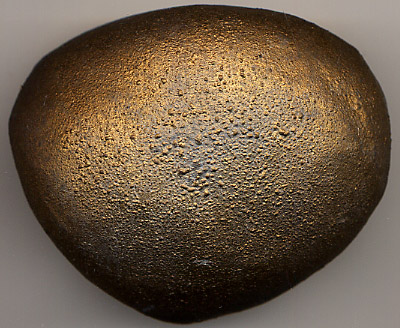

... ponawiam niektóre próbki ze względu na inne masy ceramiczne, których teraz używam...

- wym. 7x5.6cm
tutaj na masie ''St. Amand CBS'' w starych warunkach wypału, czyli:
piec elektryczny 1265°C + 30min przetrzymanie na górnym pułapie > atmosfera U.
szkliwo naniesione przez polewanie.
